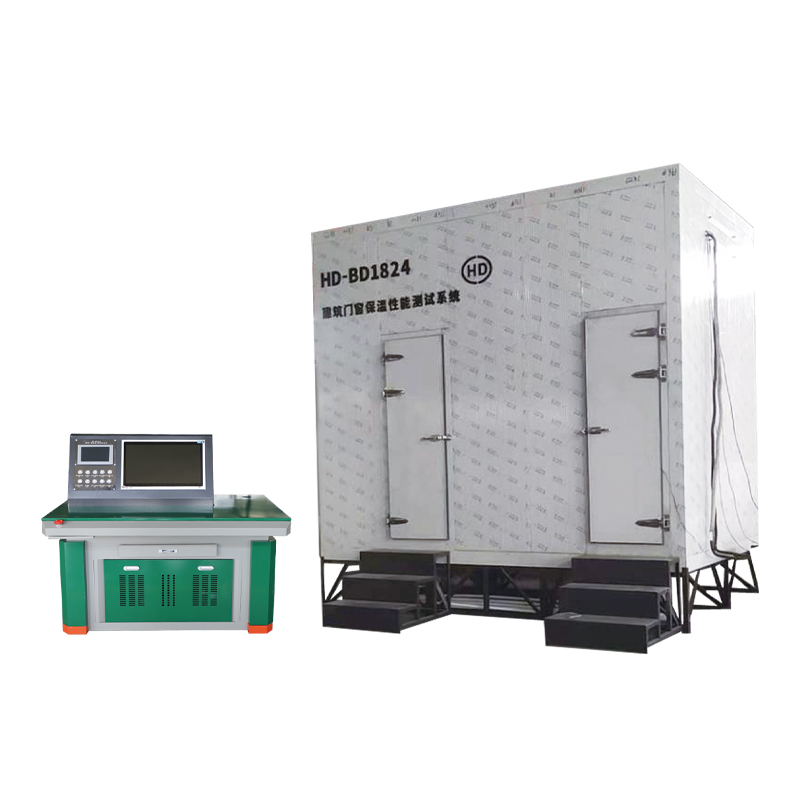

HD - BD1824 Система тестирования теплоизоляции окон и дверей зданий

Информация о продукции:

Испытательная система HD - BD1824 для теплоизоляции дверей и окон здания предназначена для определения коэффициентов проводимости и устойчивости наружных дверей и окон. Оборудование для сбора данных, измерения температуры автоматически управляется микромашиной, с использованием высокоточных термометрических элементов для повышения точности измерения.

Устройство имеет два способа открытия двери: горизонтальную и вертикальную. Клиенты могут выбирать исходя из фактического пространства лаборатории.

Применяется стандарт GB / T 8484 - 2020 « Метод определения теплоизоляционных свойств наружных дверей и окон в зданиях»

Характеристики продукта:

1. Устройство использует метод калибровки тепловых баков для определения коэффициента теплопередачи ограждающей конструкции, вся машина содержит 224 точки измерения температуры, использует датчик температуры высокой степени Jingg, а также интеллектуальный прибор высокой степени Yu, температура охлаждения и теплового бака отдельно контролируется.

Система увлажнения внешнего компрессора полностью соответствует нормативным требованиям.

3. Прибор использует 7 - дюймовый конфигурационный экран для отображения и контроля температуры термостата, независимо работающий 19 - дюймовый промышленный планшет собирает температуру точки измерения и завершает расчет испытания. График расположения температурных и температурных датчиков на каждом пути показывает интуитивно понятную и простую работу.

Мощная компьютерная программная система проста в эксплуатации, мощна, поддерживает отчеты об испытаниях для прямой печати вывода, поддерживает облачную передачу данных для сохранения и управления. (Бесплатный доступ к пожизненному облачному хранилищу)

5. Корпус охлаждающей камеры использует высокую плотность полиуретановой пенообразующей холодильной панели толщиной стенки 150 мм, что значительно снижает потерю тепла и повышает степень обнаружения Jing.

6. направляющая панель холодного ящика спроектирована таким образом, чтобы ее можно было настроить, и установка образца была более удобной.

7.Скорость ветра вентилятора холодного ящика может быть отрегулирована. Выдвижная панель теплового бака может быть демонтирована.

8. Вся машина имеет до 224 точек измерения температуры, датчики для каждой категории испытаний используются в zhuan, один раз, когда образец установлен, не нужно открывать дверь, чтобы завершить все соответствующие измерения этого образца.

9, имеет функцию измерения перепада давления в тепловом баке холодного ящика.

10, имеет два типа конструкции корпуса, потребности в пространстве корпуса, подходит для небольших комнатных лабораторий.

Основные технические параметры:

Основные параметры устройства обнаружения (стандартный тип)

Внешний размер устройства обнаружения: 4340×3000×3920 (mm)

2. Размер внутренней полости в пространстве окружающей среды: боковое открытие: 5500 × 4500 × 4500 (mm) вертикальное открытие: 5940 × 4000 × 4500 (mm)

Контейнеры для окружающей среды являются факультативными, и ниже перечислены минимальные размеры требуемых контейнеров для окружающей среды.

Пространство тепловой камеры: ширина 2620×глубина 2000×высота 3120 (mm)

4, размер отверстия: ширина 2200 × высота 2600 (mm)

5. Диапазон установления средней температуры в тепловой камере: 19 - 21 °С; Точность контроля температуры: & lt; 0,1% диапазон установки средней температуры в холодной камере: 0 - 22 °C; Точность контроля температуры: & lt; 0,2%

6, с мощностью: мощность: 12,5 кВт, переменный: 380В нагреватель тепловой камеры: 1,2 кВт, 220В

Воздушные термостаты холодной камеры: 9,5 кВт, 380 В.

Осевой вентилятор: 0,74 кВт, 220В.

Микросистемы и электрические шкафы и т. Д.: 1 кВт, 380 В

7, Точность измерения влажности: & lt; 3%

8, Измерение мощности: степень точности 0,5

Время тестирования отдельных образцов: 12 - 24H стр. 3 Всего 2 9 стр.

Основные параметры контрольно - измерительного устройства (нестандартный тип настройки)

1. Внешний размер устройства обнаружения: 4140×2620×3520 (mm) толщина изоляционного слоя 100 мм.

2. Размер внутренней полости в пространстве окружающей среды: боковое открытие: 5140×4020×4000 (mm)

Вертикальные двери: 5740×3720×4000 (mm) Контейнерные ящики являются факультативными, а минимальный размер требуемых экологических ящиков указан выше.

Пространство тепловой камеры: ширина 2420×глубина 2000×высота 2920 (mm)

4, размер отверстия: ширина 2000 × высота 2600 (mm)

Нестандартные параметры соответствуют стандартным типам
