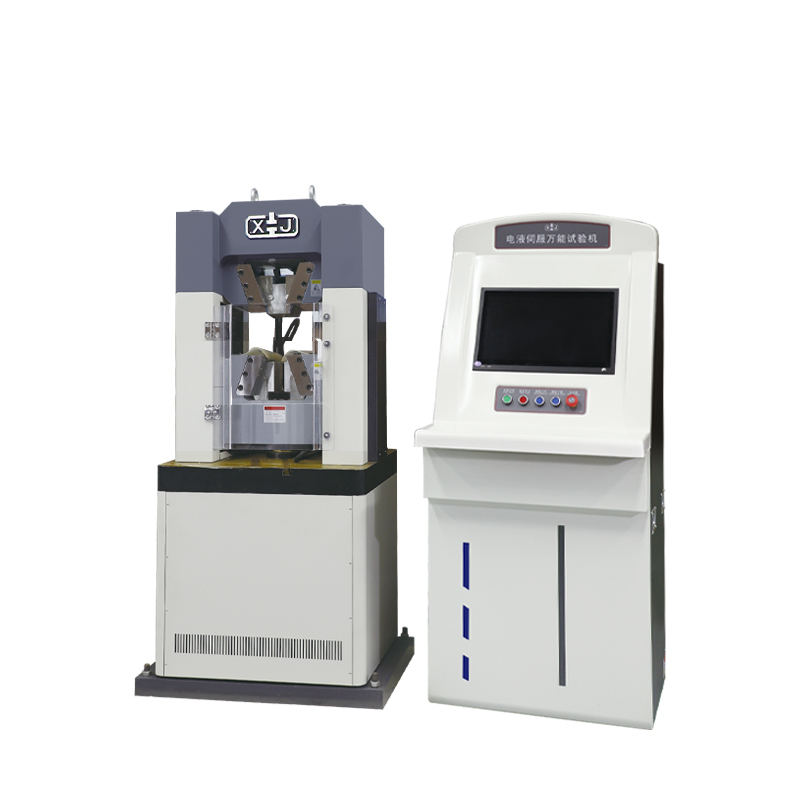

WAW - 100F Сервогидравлический универсальный испытательный станок

Информация о продукции:

Сервогидравлическая универсальная испытательная машина WAW - 100F в основном используется для испытаний на растяжение, сжатие, изгиб и другие испытания металлических материалов, а также для отбора арматуры холодного изгиба, которая используется в качестве технологического испытания металлических материалов. В то же время, стандартная верхняя и нижняя прессованная пластина с сферическими сиденьями, может завершить испытание на прочность на сжатие части металлических, неметаллических, бетонных, цементных, кирпичных и других образцов. Поэтому данная испытательная машина удовлетворяет потребности в испытаниях научно - исследовательских институтов, капитальных подразделений, металлургии, машиностроения и различных школьных лабораторий.

Применимые критерии:

GB / T 2611 - 2007 « Общие технические условия испытательных машин»

JB / T 7406.1-1994 « Терминология испытательной машины: машина для испытания материалов»

GB / T 16826 - 2008 « Электрогидравлическая сервоприводная универсальная испытательная машина»

GB / T 16825.1 - 2008 Испытание статической одноосной испытательной машины, часть 1: проверка и калибровка системы измерения силы тяги и / или давления

GB / T 22066 - 2008 « Оценка компьютерных систем сбора данных для статических одноосных испытательных машин»

JJG 139 - 1999 « Машина для испытания тяги, давления и универсальных материалов»

JB / T 6146 - 2007 Технические условия экстензометра

Характеристики продукта:

Эта серия микро - машинной сервогидравлической универсальной испытательной машины для системы измерения и управления экраном компьютера, цифровой клапан сервоуправления, датчик нагрузки, индикатор испытательной машины Jing градус 0,5.

Модель: 100F

Испытательное пространство: двойное пространство

Рамка отдачи: 6 - колонная рама

Пространственное регулирование: спиральный стержень

Рабочий цилиндр: односторонний цилиндр

Режим управления: цифровой клапан

Показать приборы: 19 - дюймовый рабочий компьютер

Форма плоскогубца: отверстие

Гидравлический зажим: задний / встроенный манипулятор

Антифрикционная прокладка: Да

Панель управления: 2,4 - дюймовый ЖК - регулятор

Измерение нагрузки: спицевой датчик нагрузки

Загрузка градус jing: уровень 0,5

Изгибающее устройство: необязательно

Основной цилиндровый насос: осевой плунжерный насос

Мотор масляного насоса: 6 - полюсный асинхронный двигатель

Сетевой подход: экспериментальная интеграция программного обеспечения

Основные технические параметры:

модель

ВАМ-100F

Большая экспериментальная сила Zui (N)

Сто.

Показатель нагрузки

Уровень 0,5

Большое расстояние между растягивающими зажимами Zui (mm)

Пятьсот.

Эффективное расстояние между двумя винтами (mm)

340.

Толщина захвата плоского образца (мм)

0 - 20

Большая ширина Zui (mm), удерживаемая плоским образцом

58.

Диаметр захвата круглого образца (мм)

φ6-φ12

φ12-φ20

Большое расстояние между верхними и нижними пластинами Zui (mm)

450.

Размер верхних и нижних пластин (мм)

φ138

(Выбор) Расстояние между двумя точками испытания на изгиб (mm)

30 - 300

(Настройка) Выгибные испытательные ролики Zui Ширина (mm)

125.

(Выбор) Испытание на изгиб zui большая высота (mm)

Девяносто.

Диаметр рабочего поршня × ход (mm)

φ80x150

Скорость подъема рабочего стола (mm / min)

0 - 120

Скорость подъема движущейся балки (mm / min)

450.

Мощность двигателя масляного насоса (кВт)

0,75

Мощность электродвигателя подъема балки (КМ)

0,55

Полная мощность Zui (KW)

15 кВт

напряжение питания

380 n Нестабильность; "; 3 + n

Внешний размер узла (mm)

700×500x1664

Вес главного компьютера / контрольно - измерительного шкафа кг

1100 / 180
