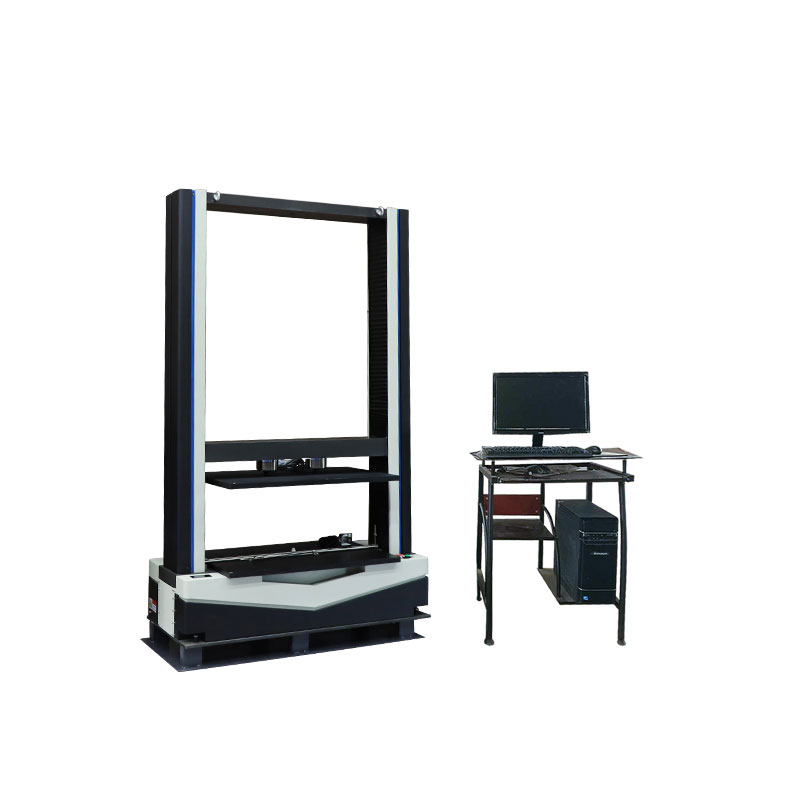

HWDW-50 环刚度试验机（1.5）

产品概述：

HWDW-50 环刚度试验机（用于管材Φ≤1500mm；各种金属、非金属、复合材料、异形管材进行环刚度、环柔度、压扁、蠕变比率、挠曲水平等力学性能指标的测试及研究。载荷传感器满足 IEEE 1451.4 工业标准的 TEDS (传感器电子数据表)自识别、自校准功能。

满足多种标准：GB、ISO、JIS、ASTM、DIN、BS、EN.

增加附具，可完成多类材料拉伸、压缩、弯曲试验；

1.各种橡胶、塑料、薄膜等非金属材料、复合材料的拉伸、压缩、弯曲试验。

2.各种薄金属、丝材、细线、纤维、弹性体、泡沫材料性能试验。

3.纺织、食品、药品、化妆品、生物材料性能试验。

4.电子部件的拉脱、剥离、焊接强度试验。

5.印刷电路板的剥离、弯曲强度、紧固件性能试验。

6.木制品、纸产品、胶片样品的拉伸试验。

依据标准

1）、 GB/T9647- 《热塑性塑料管材环刚度的测定》

2）、GB/T18477- 埋地排水用硬聚氯乙烯（ PVC-U ）双壁波纹管材》

3）、GB/T21238- 《玻璃纤维增强塑料夹砂管》

4）、GB/T18998.2- 工业用氯化聚氯乙烯（ PVC-C ）管道系统第 2部分：管材》

5）、GB/T18042-《热塑性塑料管材蠕变比率的试验方法》

6）、CJ/T270 -《聚乙烯塑钢缠绕排水管》

7）、CJ/T 120- 给水涂塑复合钢管

8）、JT/T529- 预应力混凝土桥梁用塑料波纹管

9）、GB/T14452- 《材料弯曲力学性能试验方法》

产品特点：

1．主机架：单空间，精密无间隙滚珠丝杠、高刚性、高稳定性的四立柱负荷机架。立柱采用高强度耐磨缸轴，淬火、精磨、保证平行  ；工作台、横梁整体实心材料，加工中心加工、精密磨削，保证平行度、垂直度。

2．载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。

3.高精度测力器，线性宽，稳定性好，保证载荷的测力精度。

4.高速率、低振动、免维护、静音型交流伺服电机驱动系统。

5.内置以太网接口；方便的手持控制器，即停即行功能；操作灵活 、随意切换。

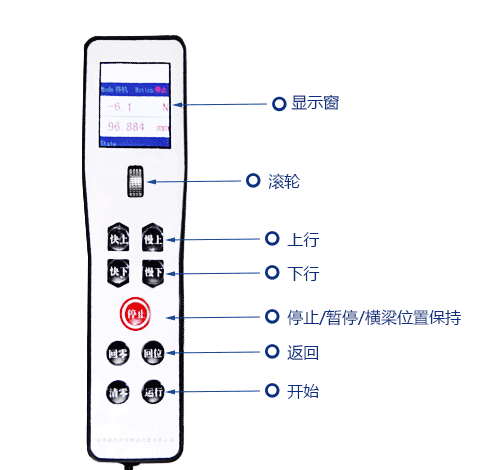

6.遥控器具有显示窗，滚轮微调，具备开始、停止、返车、上行下行、暂停按键，带开始、停止、暂停、和横梁位置保持电路板采用光电隔离设计，抗干扰能力强。

7.宽泛的测试速度，0.001～300mm/min 内任意选择。（可定制高速0.001-300mm/min）

8.数据库采用ACCESS 格式，可以进行网络数据库通讯和管理；

9.全数字闭环、多通道、多功能、易操作的 HRJ-test 测控软件；

数据库中备有多种试验方法、标准（ASTM、ISO、DIN、EN、BS 等）

9.1 试验过程的自动控制，试验力，峰值、变形、位移、试验曲线的实时控制、显示，全键盘输入操作和控制模式智能设置系统；控制模式任意设置，无冲击，平滑切换。

9.2 过程能再现、数据再分析、曲线放大、比较、遍历。

9.3 试验曲线可任意选择坐标轴，可自由放大和缩小；可同时显示多个曲线，可设需要的坐标，例如：载荷－时间，载荷－位移，应力-应变等，满度自调节。

9.4 灵活的 Excel 或 Word 报告格式，可选择、指定、排序、单独、合并、多类型输出。

9.5 模块化、开放式编程，满足个性化要求。具有提示和向导功能。

9.6 试验结束自动返回，智能、高效、快捷。

10.多重保护功能：试验力过载保护；过流、过压保护；试样破断时安全保护；操作提示向导保护；试验结束自动保护等。

主要技术参数：

1、最大负载：20kN.

2、载荷精度：class 0.5

3、负荷测量范围： 0.4%-100%FS（0.5 级）/1%～100%FS（1 级）

4、示值相对误差 ：≤±0.5%（0.5 级）/ ≤±1.0%（1 级）

5、试验力分辨力： 1/±300000F.S（全程分辨力不变）

6、变形测量范围 ：0.2%-100%

7、力控速率调节范围：0.005%-5%FS/S

8、力控速率控制精度：速率 <0.05%FS 时，为±1%设定值以内；速率 ≥0.05%FS 时，为±0.5%设定值以内；

9、变形速率调节范围：0.005～5%FS/s；

10、变形速率控制精度：速率＜0.05%FS/s 时，为设定值的±1%以内；速率≥0.05%FS/s 时，为设定值的±0.5%以内；

11、试验速度范围：0.001mm/min-508mm/min；满载荷状态下最大试验速度≥508mm/min

12、位移分辨率 0.00004mm

13、恒力、恒变形、恒位移控制范围：0.5%-----100%FS

14、恒力、恒变形、恒位移控制精度：设定值≥10%FS 时，为设定值的±0.5%以内设定值＜10%FS 时，为设定值的±1%以内

15、试验宽度：≥400mm

16、压缩压盘：1000*500mm

17、横梁行程：≥1150mm

18、内径变形测量范围：150-1500mm

19、电源电压：~220V±10% 50Hz（须可靠接地）

20、机器功率：1.5kW

21、主机尺寸(LWH)： ≈1450*600*2750 mm

22、机器重量：≈500kg

配件信息：

环刚度/压缩试验用平行板夹具（精确至0.25mm） ：1套

管材专用拉伸夹具（精确至0.25mm）：1套

通用拉伸平板夹具（精确至0.25mm）：1套

三点弯曲夹具（精确至0.25mm）：1套

变形测量仪表（精确至0.25mm）：1套

大变形引伸计（精确至0.25mm）：1个

2kN传感器：1个

电脑：1套
