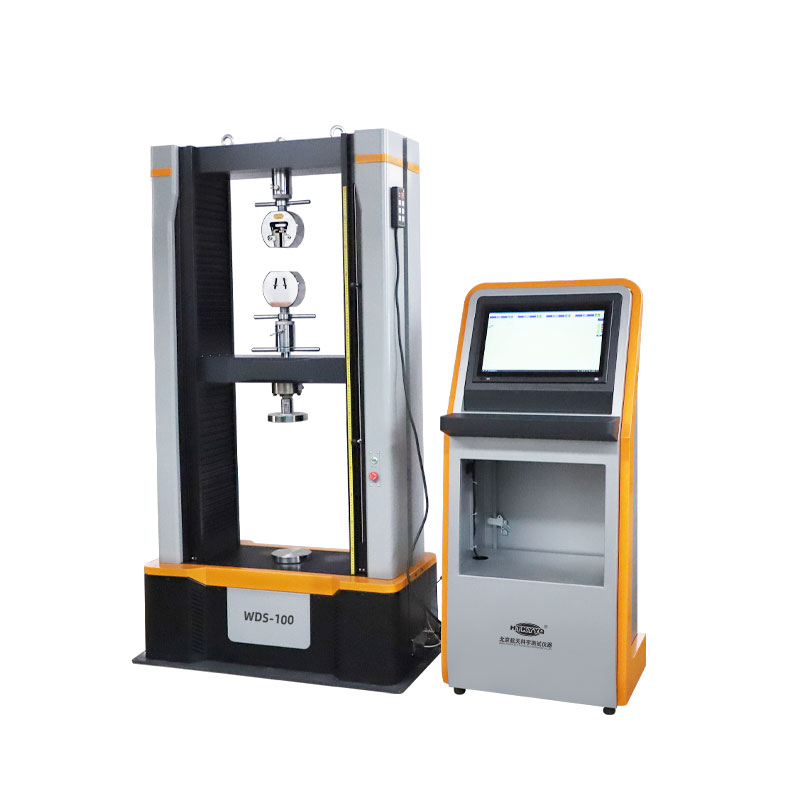

WDS-100 微机控制电子式万能试验机

WDS-100 微机控制电子式万能试验机广泛用于金属和非金属的拉、压、弯等力学性能试验。适用于质量监督、教学科研、航空航天、钢铁冶金、汽车、橡胶塑料、编织材料等各种试验领域，是生产制造企业、建筑施工单位、产品质量监督检验所及建材产品检测部门必备的检测设备，也适于高等院校为学生做演示试验。

执行标准

JJG 475-2008 电子式万能试验机、

GB/T 16491-2022 电子式万能试验机、

JJG 139-2014 拉力、压力和万能试验机

GB/T 2611-2022 试验机 通用技术要求

Testnova软件功能

1、动态显示：力、位移、速度、变形及试验曲线实时动态显示在屏幕上。

2、开放式的试验报告：客户可以自行编辑报告格式，生成个性化试验报告，同时可将报告导出到 EXCLE,WORD 文件当中，方便对报告进行二次编辑。

3、强大的权限管理功能：管理员可根据不同层次的试验人员分别开放对应的软件功能。

4、强大数据管理功能：可对16路模拟通道、8 路数字测量通道、RS-232/485 总线测量设备、CAN 总线测量设备进行实时数据采集及整理。

5、完善的数据查询功能：用户可根据试验结果的信息如编号、日期、试验方案名称等进行组合查询。

6、软件可自动在曲线上标记特征点，任意倍数放大缩小以及曲线遍历等操作,支持显示多种不同类型的试验曲线；试验结束后可选择

 手动定义上、下屈服点等操作，极大地方便了用户进行数据分析。

7、自定义参数单位功能：软件可自动对所有采样数据、结果计算、报告输出等进行基本单位与自定义单位转换。

8、具有软件限位保护：行程限位保护、满量程过载保护功能。

9、Testnova软件：具备可编辑的开放式的试验方案，客户可以根据试验标准的需要编写试验方案。

主要技术指标

1、最大试验力：100kN

2、精度等级：0.5

3、试验力测量范围：4%～100%Fs

4、载荷测量精度：0.5%

5、载荷分辨率：1/350000 FS（全量程不分档）

6、位移（变形）分辨率：0.001mm

7、位移示值误差：±0.5%

8、位移（变形）测量范围：0.2%~100% FS

9、应力控制范围：0.005~5%FS/s

10、应力控制精度：1.0%

11、应变控制范围：0.02~5%FS/s

12、应变控制精度：速度小于0.05%FS时，为设定值的2%以内。速度大于0.05%时，为设定值的0.5%

13、恒力恒变形恒位移控制范围：0.5~100%FS

14、恒力，恒变形，恒位移控制精度：

设定值<10%FS时，精度为设定值的1%；设定值>10%时，为设定值的0.1%

15、速度范围：0.001mm/min～500mm/min 无极调速

16、速度准确度：<0.01mm/min时：误差：±1%；>0.01mm/min时，误差：±0.2%

17、大变形测量范围：10~600mm

18、大变形分辨率：0.008mm

19、大变形精度：0.5%

20、电子引伸计示值分辨率：0.001mm（最高）（10-300mm量程可选）

21、电子引伸计精度：0.5%

22、最大拉伸有效空间：800mm

23、最大压缩有效空间：1050mm

24、无夹具安装时横梁行程：1350mm

25、试验空间宽度：620mm

26、主机外形尺寸（长×宽×高）：1120×590×2140mm

27、控制柜外形尺寸（长×宽×高）：650×510×1450mm

28、重量：主机约840Kg；控制柜约45kg

29、电源：单相 220V 50HZ
